HAZOP
위험을 분석하는 방법은 크게 귀납법(Inductive)과 연역법(Deductive)으로 구분하여 관리하고 있습니다. 귀납법에는 FMECA, FMEDA, HAZOP, QRA 기법 등이 있고 연역법에는 FTA기법이 사용됩니다.
HAZOP기법은 Hazard & Operability Studies 로서 전문가(Chairman과 Scribe)를 투입하여 시스템을 Review하고 Hazard를 분석하여 보고서를 작성하는Verification 활동입니다.

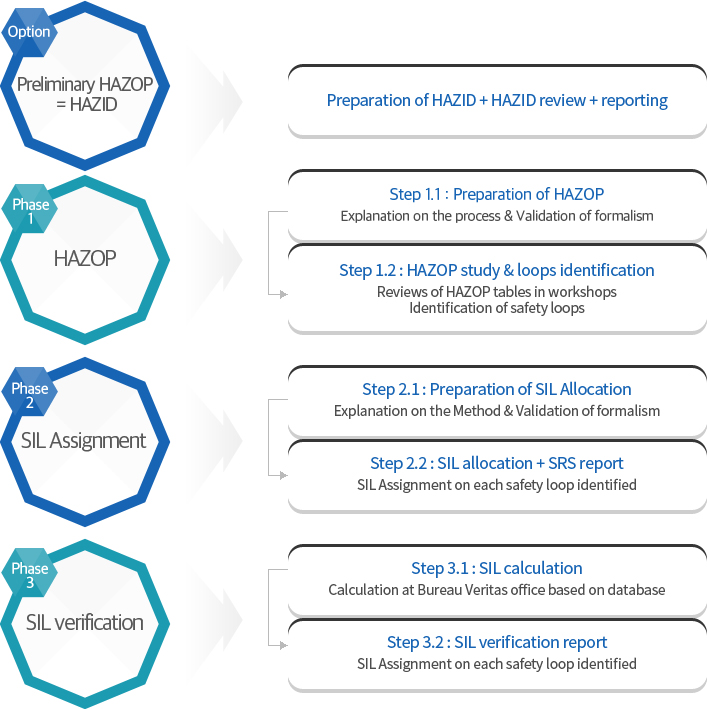

HAZOP 방법론
관련 표준
- IEC 61508 : Industrial STD
- IEC 62061 : Machinery
- IEC 61511 : Process
- IEC 61513 : Nuclear
- EN50126,50128,50129 : Railway
- DO-178,254 : Airborne System
Hazard Deviation Table
| Parmeter | None | Part of | Early | Late | More | Less | Other Than | Reverse | As Well As |
|---|---|---|---|---|---|---|---|---|---|
| Interface | |||||||||
| Time |
HAZOP Study(Review)는 어떤 용도로 사용하는가?
PLANT 건설이나 대규모 시스템 제작 및 운영 전에 위험원을 분석하고 제거하기 위한 목적으로 검증 활동을 함으로서 운영시 발생할 수 있는 각종 위험상황을 예방하고 사전에 제거 하기 위함입니다.
Hazop Category
- Natural and Environmental Hazards
- Created(Man made) Hazards
- Infrastructure Hazards
- Fire and explosion Hazards
- Health Hazards
HAZOP Study시 고려사항
- Start-Up
- Shutdown
- Normal Operation
- Degraded mode of operation
- Maintenance/isolation/inspection
HAZOP Table
| ID | Parameter | Deviation | Possible Causes | Scenario | Conse quencos | S | F | C | Existing means / Safety barrier | S1 | F1 | C1 | Recommendations & Actions | Responsible | No |
|---|
