SIL

SIL(Safety Integrity Level)

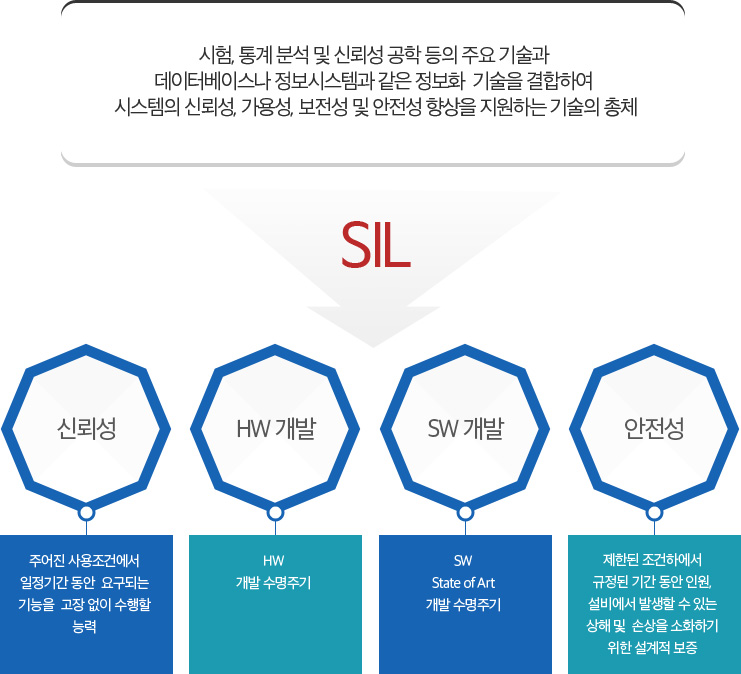

SIL은 Safety Integrity Level의 약자로 시스템의 최초 개념 설계부터 폐기까지를 예측하여 설계와 생산에 접목시키는 기술로 설계, 시험 및 운용자료를 수집/분석 Database화하고 RAMS 요소 별 예측 및 분석활동을 실시하여, 설계지원/평가, 설계개선 및 대책방안 도출로 최고의 제품 품질과 안전성을 확보하는 체계공학 기술입니다.

SIL은 IEC 61508을 기본규격으로 산업분야별로 차별화하여 관련규격을 적용하고 있습니다. Nuclear(핵원자력산업)에서는 IEC 61513, Aerospace(항공우주산업)에서는 DO-178, DO-254, Railway(철도산업)에서는 EN50126(IEC 62278), EN50128(IEC 62279), EN50129(IEC 62425), Automotive(자동차산업)에서는 ISO 26262, Marine(선박관련산업)에서는 ISO 17894 규격기준으로 안전성의 확보에 필요한 분석, 설계, 구현, 테스트, 유지보수 활동과 관련된 기술적, 절차적 요구사항을 안전무결성 수준별로 차별화하여 적용합니다.

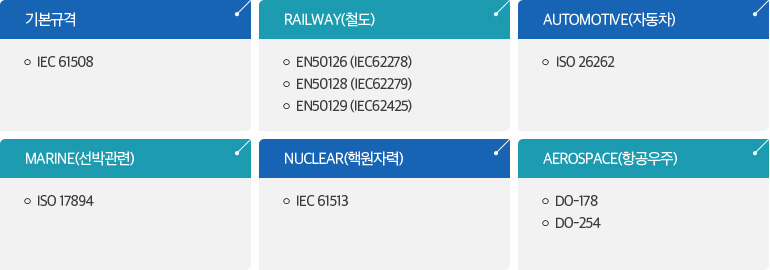

SIL 산업분야별 규격

SIL 기대효과

SIL은 안전에 대한 까다로운 관리와 적지 않은 비용의 투자가 필요하나 신뢰성/안전성 관리를 통해 경쟁력을 향상합니다.

안전 문제 해결 영역의 확대

과학과 기술의 발전은 가속화된 제품혁신주기와 함께, 더욱 방대한 기술적 해법을 제공합니다.
Digital Convergence 의 확산에 따라 기능적 안전성(functional safety) 책임의 많은 부분이 디지털화된 장비에 할당됩니다.
안전성과 관련된 문제해결의 영역이 넓어지는 결과를 가져옵니다.

과거

안전성의 달성을 위해 검증된 기술을 사용하는 경향
Mechanical/Electro-Mechanical 안전 시스템 주류
단일 모드 시스템 주류
“Hard-Wired”안전
중앙 집중화된 안전성 구조

현재

신기술의 적용시 안전성이 떨어질 확률이 높아짐
Electronic/SW based 안전 시스템의 급속한 확산
다중 모드-단일 시스템 확산
네트워크/IT 융합/지능 기반 안전
분산화된 안전성 구조
High Level 설계 도구

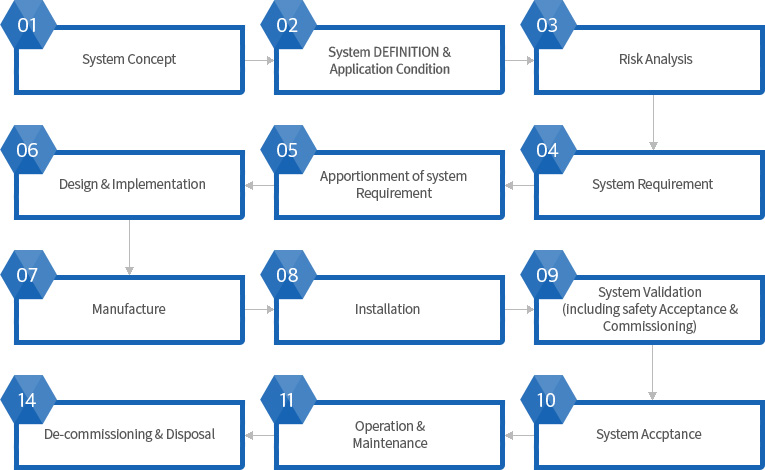

System Development Lifecycle

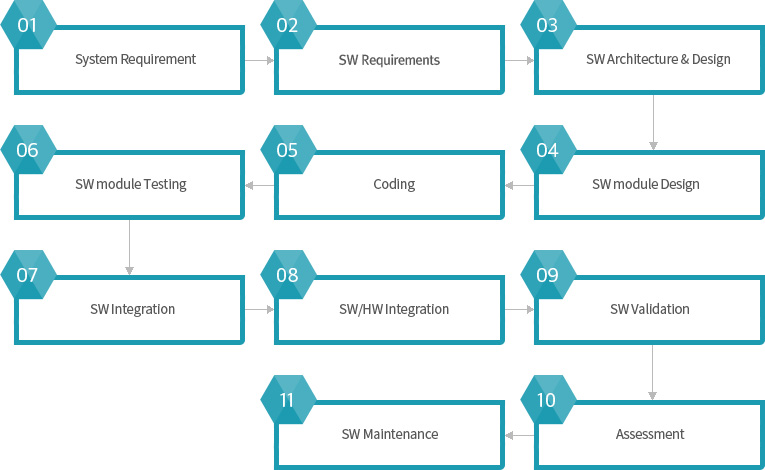

S/W Development Lifecycle

안전공학 적용

System/SW 안전공학

위험 분석
권장 개발 기법 적용
안전성 입증

ICT & Convergence 의 시대

개발/관리 복잡도 증가
개발비용 증가
안전성 입증 문제의 대두

System Development

위험분석 기반 시스템 개발 - System Engineering
소프트웨어 시스템 개발 - State of Art
SDLC - 철도/자동차/원자력 etc

SIL 인증 수요

발주처(국내, 국외) - SIL 인증 획득 요구
SIL 인증 요구 산업 확대 - 철도, 자동차, 화학플랜트, 발전소, 일반 제품 등 안전성이 요구되는 모든 산업분야로 확산 중

안전무결성 수준(Safety Integrity Level, SIL)

Safety Integrity Level 이란 Safety Function 에 의해 제공되는 위험저감 수준을 나타내며, 어떤 Safety Instrumented Function(SIF)에 요구되는 성능(performance)에 대한 measurement 입니다.
각각의 safety function 에 대하여 표준에 따라 약간씩 상이한 형태로 안전무결성 등급이 정의되며(SIL 1 ~ SIL 4, SIL A ~ SIL D, PLa ~ Ple, CAT1 ~ CAT4 등), 각각의 등급은 해당 function 의 위험스런 실패(dangerous failure) 의 허용 가능한 수준을 정의합니다.
SIL 등급의 숫자가 높을수록 안전무결성 수준이 높습니다.
(안전성 관리의 수준 또한 높아져야 합니다.)
